Комплекс радиоэлектронной борьбы «Кракен» и Пеленгационный комплекс «Кай»:

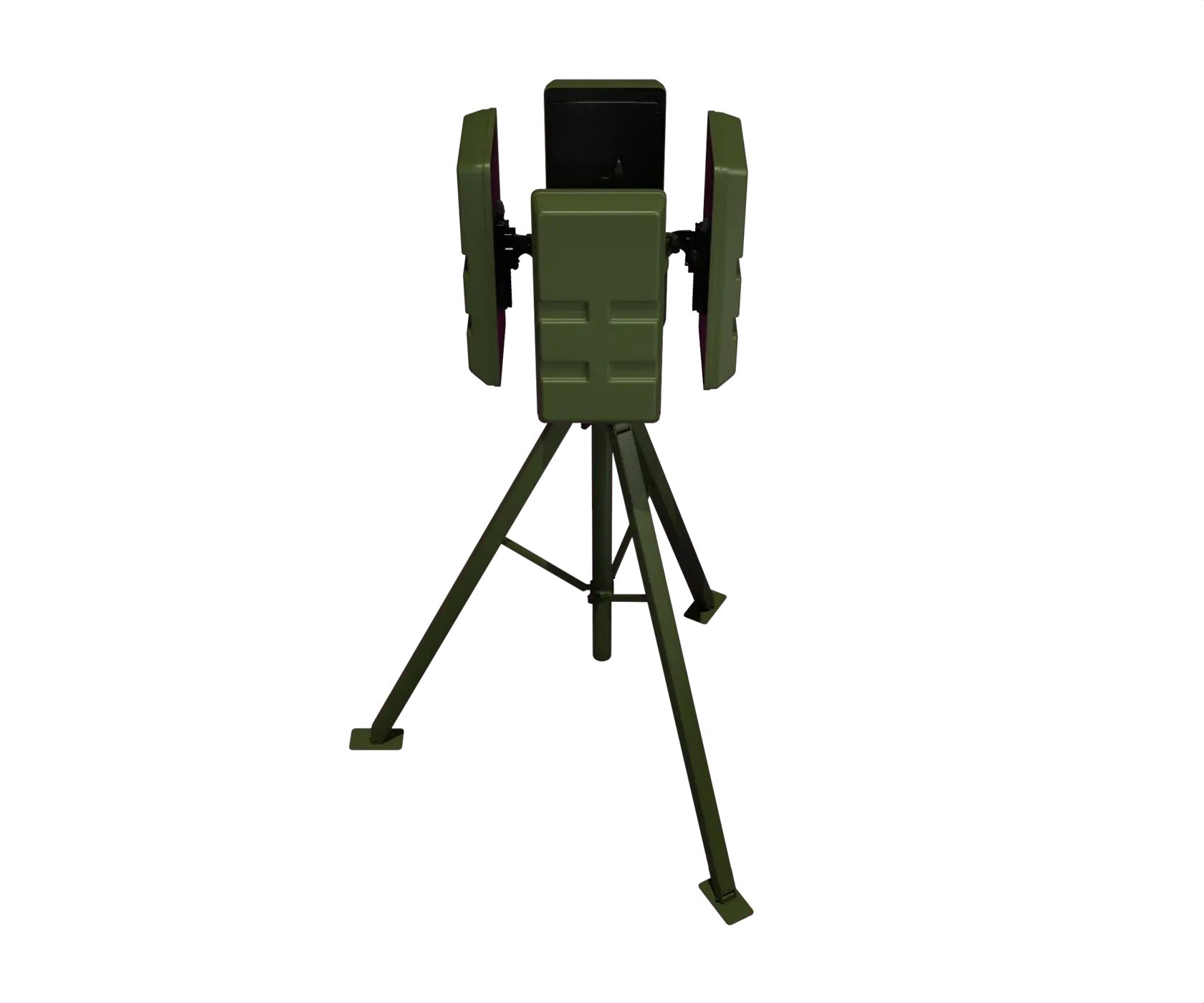

- Пеленгационный комплекс «Кай»:
Пеленгационный комплекс «Кай» представляет собой автоматизированную систему радиопеленгации и радиомониторинга, предназначенную для обнаружения и определения направления радиоизлучений, в том числе несанкционированных или скрытых сигналов. Комплекс применяют для автоматического обнаружения беспилотных летательных аппаратов (БПЛА), что свидетельствует о его применении в задачах безопасности и контроля инфраструктуры.
Конструктивные особенности:
- Способность обнаруживать радиоизлучение БПЛА независимо от типа используемого протокола.
- Возможность перестраиваться по частотам.
- Функция отслеживать динамику перемещения объектов на карте
- Наличие необходимого инструментария для анализа радиообстановки, что позволяет выявлять места запуска и маршруты полётов БПЛА.
Основные технические характеристики:
- Диапазон частот для обнаружения 400 - 6200 МГц.
- Радиус обнаружения коммерческих БПЛА пониженной мощности (100мВт) 6км.
- Определение координат цели на 6 км при среднеквадратическом отклонении (СКО) 150м.
- Дальность обнаружения РЛС, КББ и ПВО до 30км.
- Дальность обнаружения базовых радиостанций до 12км.
- Дальность обнаружения постановщиков помех мощностью 5 Вт 6км.
- Дальность обнаружения Wi-Fi мостов 5км.

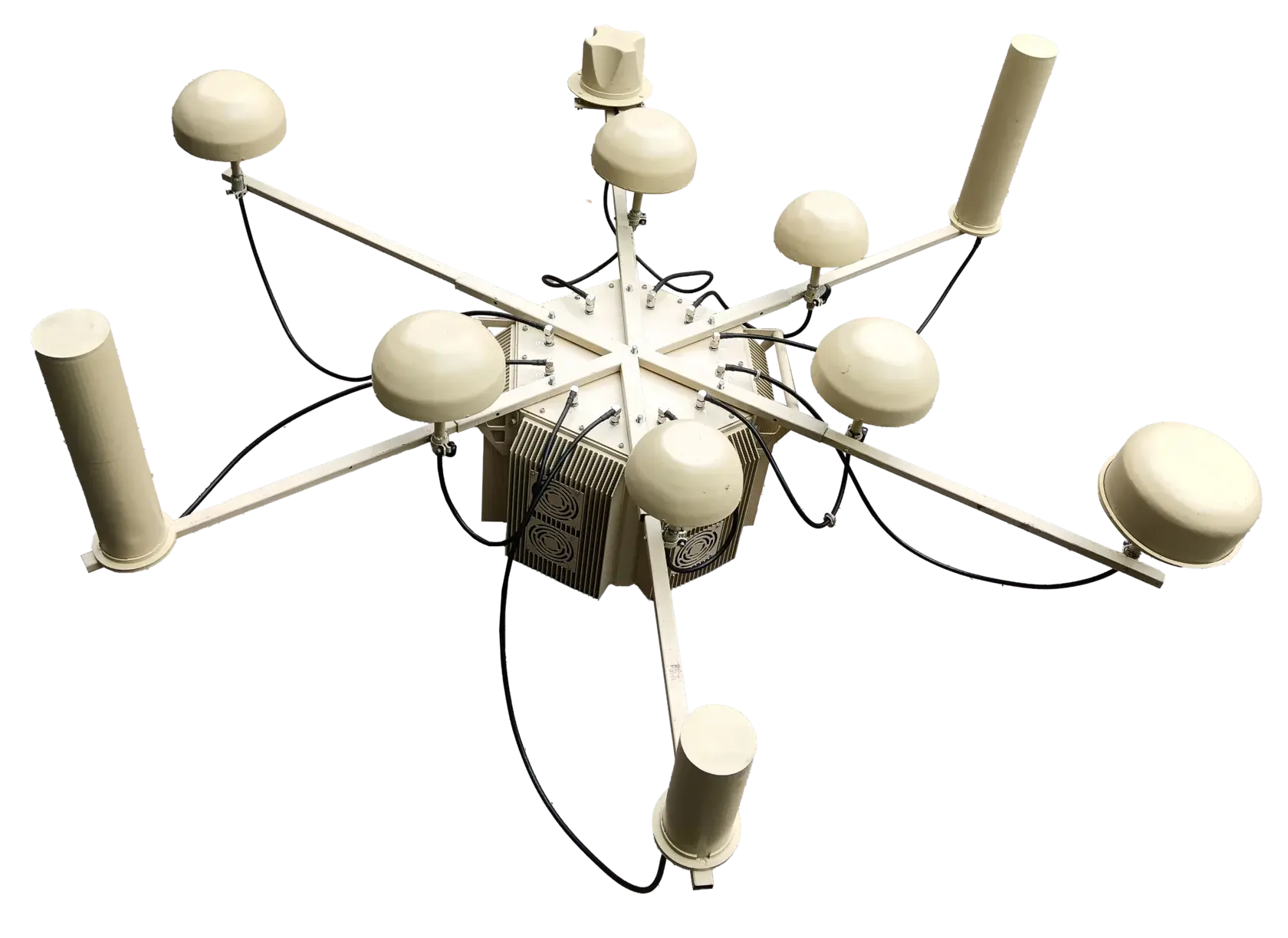

- Комплекс радиоэлектронной борьбы «Кракен»:
Диапазон подавления частот: от 250 до 1450 МГц, 1550–1620 МГц.
При условиях прямой радиолинии видимости комплекс «REP - UAV» обеспечивает отношение дальности подавления (Dn) всех типов FPV-дронов к дальности связи (De) не менее 0,15 (Dn/De > 0,15)*.
Комплекс «Кракен» сохраняет работоспособность при следующих внешних факторах окружающей среды:
- Температура окружающего воздуха: от минус 40°C до +80°C;
- Атмосферные осадки (дождь, снег);
- Скорость воздушного потока: до 30 м/с;
Основные технические характеристики
Мощность по каналам
На рабочих частотах:
- 250–370 МГц: 50 Вт (вертикальная/горизонтальная поляризация)
- 370–500 МГц: 50 Вт (вертикальная/горизонтальная поляризация)
- 500–620 МГц: 50 Вт (вертикальная/горизонтальная поляризация)
- 620–720 МГц: 50 Вт (вертикальная/горизонтальная поляризация)
- 720–820 МГц: 75 Вт (вертикальная/горизонтальная поляризация)
- 820–920 МГц: 75 Вт (вертикальная/горизонтальная поляризация)
- 920–1020 МГц: 100 Вт (вертикальная/горизонтальная поляризация)
- 1020–1200 МГц: 50 Вт (вертикальная/горизонтальная поляризация)
- 1200–1300 МГц: 50 Вт (вертикальная/горизонтальная поляризация)
- 1300–1450 МГц: 100 Вт (вертикальная/горизонтальная поляризация)
- 1550–1620 МГц: 50 Вт (вертикальная/горизонтальная поляризация)
Радиус подавления:
- до 900 м
Угол обзора:
- Горизонтальный: 360°
- Угол возвышения: от -10° до +90°
Поляризация:
- вертикальная и горизонтальная
Потребляемая мощность:
- не более 3500 Вт
Напряжение питания:
- 220 В, 50 Гц
Абсолютная нестабильность частоты:
- ±5 МГц

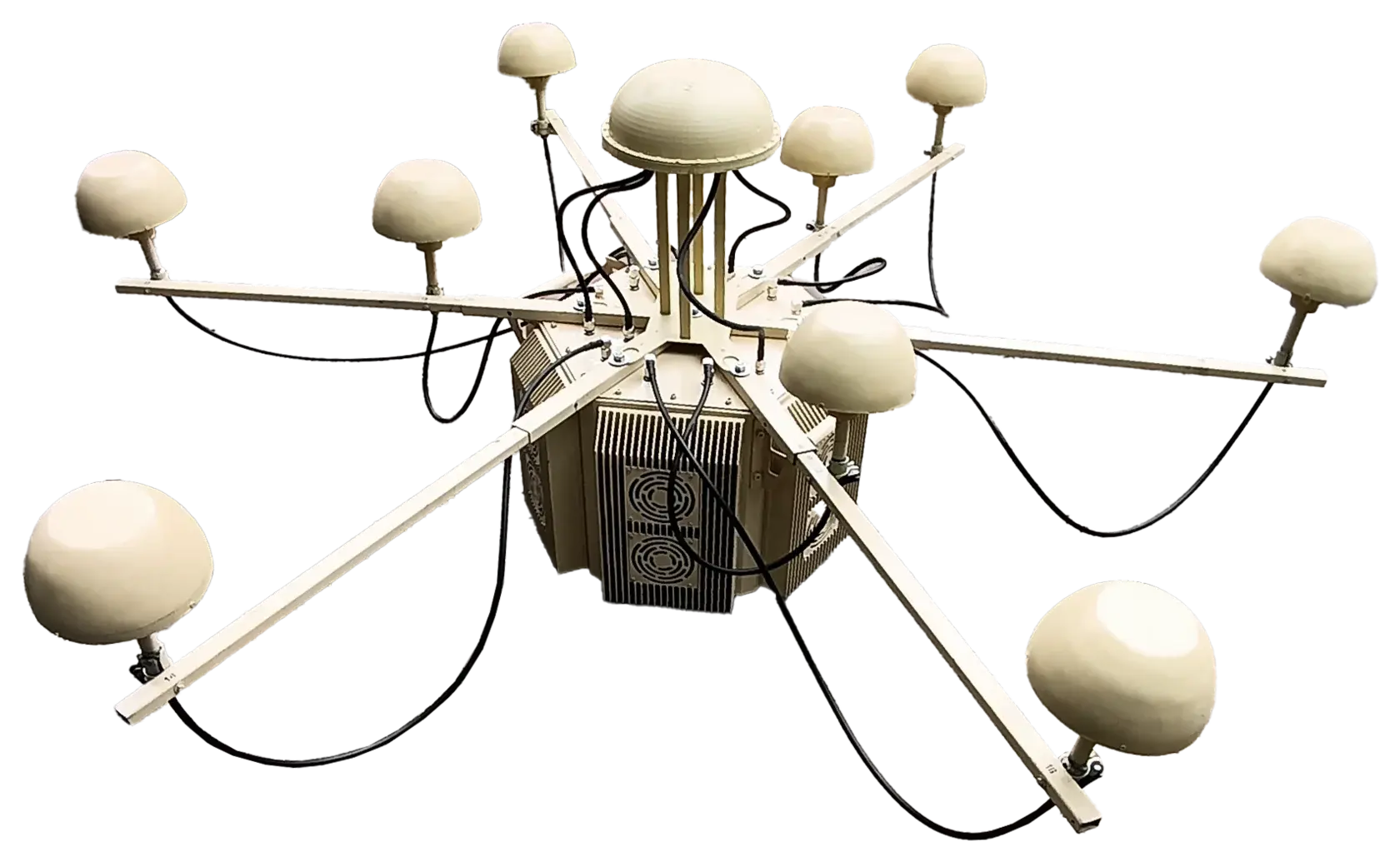

- Комплекс радиоэлектронной борьбы «Кракен»:
Диапазон подавления частот: от 1900 МГц до 2700 МГц, 5150 МГц до 5250 МГц, 5700 МГц до 5900 МГц.
При условиях прямой радиолинии видимости комплекс «REP - UAV» обеспечивает отношение дальности подавления (Dn) всех типов FPV-дронов к дальности связи (De) не менее 0,15 (Dn/De > 0,15)*.
Комплекс «Кракен В» сохраняет работоспособность при следующих внешних факторах окружающей среды:
- Температура окружающего воздуха: от минус 40°C до +80°C;
- Атмосферные осадки (дождь, снег);
- Скорость воздушного потока: до 30 м/с;
Основные технические характеристики
Мощность по каналам
На рабочих частотах:
- 1900 МГц – 2100 МГц, 100 Вт;
- 2100 МГц – 2200 МГц, 75 Вт;
- 2200 МГц – 2300 МГц, 75 Вт;
- 2300 МГц – 2400 МГц, 75 Вт;
- 2400 МГц – 2500 МГц, 75 Вт;
- 2500 МГц – 2600 МГц, 75 Вт;
- 2600 МГц – 2700 МГц, 75 Вт;
- 5150 МГц – 5250 МГц, 50 Вт;
- 5700 МГц – 5900 МГц, 50 Вт
Радиус подавления:
- до 900 м
Угол обзора:
- Горизонтальный: 360°
- Угол возвышения: от -10° до +90°
Поляризация:
- вертикальная и горизонтальная
Потребляемая мощность:
- не более 3500 Вт
Напряжение питания:
- 220 В, 50 Гц
Абсолютная нестабильность частоты:
- ±5 МГц
- Система автоматического управления комплексами.
Работа системы базируется и реализована на ГИС (Географическая Информационная Система) — это система для сбора, хранения, анализа и визуализации пространственных данных о БпЛА на территории вокруг объекта, где будет установлен комплекс.
Основные функции:
1. Запуск и мониторинг
- Автоматическое подключение к системе обнаружения.
- Круглосуточный анализ данных для выявления угроз.
2. Обнаружение целей
Система обнаружения выполняет обнаружение целей, определяя их координаты, скорость и курс.
В зависимости от выбранного режима работы система:
- в ручном режиме передает данные оператору для принятия решения об активации средств подавления;
- в автоматическом режиме самостоятельно инициирует включение систем подавления при обнаружении угрозы.
3. Гибкость настроек
- Настраиваемые протоколы реагирования под требования объекта.
Выбор между автоматическим и ручным управлением после нейтрализации угрозы.
- Дизельный генератор 220V:
Генератор, 220 В, однофазный
Максимальная мощность: 6,5 кВт
Номинальная мощность: 6 кВт
Система запуска электрическая. Объем топливного бака 16 л.
Вид топлива: Дизельное
- IP-реле с веб-интерфейсом.
Модуль предназначено для удалённого управления и настройки устройств с помощью слаботочных сигналов от микроконтроллера или ПК.
